Mchale fusion 3

McHale sin produktlinje er verdenskjent for sin holdbarhet, driftsikkerhet, nyvinning og kvalitet. McHale Fusion er ikke bare en pakker som er koblet bak ei presse. Den er spesielt utviklet som en høyeffektiv integrert enhet.

McHale Fusion er utviklet med tanke på dagens krav til entreprenører og bønder. McHale Fusion kombinerer to tradisjonelle separate jobber, og integrerer de til en enkelt jobb, som kan utføres av en person og en maskin. Dette resulterer i reduserte driftskostnader.

McHale Fusion kan nå leveres med tverrboggi

Med tverrboggi-rammen montert, reduseres marktrykket med ca 40%. Noe som igjen fører til bedre flyteevne, og mindre kjøreskader ved våte forhold. Dette gjør sannsynligvis McHale Fusion til den kombimaskinen med lavest marktrykk på en hjulaksel.Ved veg-kjøring, og under normale grunnforhold har mellomhjulene en bakkeklaring på 20mm. Meningen er at de kun skal redusere marktrykket under våte og myke grunnforhold.

Kontrollboks

Kontrollboksen er operatørens forbindelse til maskinen. Samtidig som maskinen kjøres langs strengen, overvåker kontrollboksen maskinen kontinuerlig maskinen og varsler føreren om eventuelle endringer som knivtrykk, knivstilling eller plastbrudd. Maskinen kan kjøres i auto- eller manuell modus.

Galvanisert pickup

Pickupens er utstyrt med fem rader med tinder, dette gjør at den plukker både langt og kort gress. Nøyaktig høydekontroll får du gjennom et fjærbalansert, hydraulisk løftesystem og justerbare støttehjul. Pickupen er utstyrt med to innmaterspindler som mater gresset mot kutteren.

Rotor og kniver

Rotoren er spiralformet, dette fører til en jevn innmating, jevn belastning, og en meget høy kapasitet. Knivene i kutteren er laget av herdet kvalitetstål, og kan kobles inn og ut fra kontrollboksen. Knivenes plassering og rotorens utforming gjør at kutteenheten får optimal ytelse.

Blokkeringsfri kutter

Blokkeringsfri kutter med 23 kniver. Skulle en blokkering oppstå, vil lyden av momentkoblingen advare operatøren, slik at han kan senke knivseksjonen i kutteren. Dette gjøres fra kontrollboksen. Når blokkeringen er matet gjennom, kan operatøren heve knivseksjonen, og pressingen kan fortsette som normalt.

Overføring av ball

Når ballen er ferdig nettet, deler kammeret seg horisontalt. Når toppluka går opp, går samtidig bunnluka opp og overfører ballen til pakkeren. Ballen holdes i posisjon med hjelp av sideveggene i bunnluka. Resultatet av dette er en sikker overføring uansett terreng.

Automatisk start av pakker

Når kammeret er lukket, ligger ballen i riktig pakkestilling. Med en gang kammeret er lukket, starter pakkingen automatisk, og pressingen kan fortsette.

Forstrekkere og filbruddsfølere

Forstrekkerene er konstruert for å holde et konstant og jevnt strekk på filmen. De består av to profilerte aluminiumsruller som er koblet sammen med ståltannhjul. Dette gir konstant forstrekk på 70 %.

Maskinen er utstyrt med to filmbruddsfølere som overvåker filmen når den legges på ballen. Skulle en av rullene med film ryke eller gå tom, vil maskinen automatisk advare operatøren via kontrollboksen og veksle til en forstrekker. Når maskinen går med en forstrekker, roterer ballen saktere og legger til antall omdreininger på ringen, slik at ballen blir pakket inn med riktig antall lag. Skulle begge forstrekkerne gå tomme eller ryke, vil maskinen gi beskjed til operatøren at den er tom for film. Forstrekkerringen vil da stoppe i lasteposisjon for ny filmrull.

Brukervennlig filmrullbytte

Filmen byttes fra venstre side av maskinen. Etter at den første forstrekkeren er forsynt med ny film, kan operatøren trykke på en bryter. Forstrekkerringen vil da rotere en halv omdreining og stoppe automatisk i lasteposisjon for den andre forstrekkeren. Dette gjør det lett for operatøren å sette på den andre rullen med film.

Filmautomatikk

På den siste runden av pakkesyklusen, kommer filmautomatikkarmen ut, og står ute slik at filmen legges over armen. Armen samler filmen til et punkt, kutter og holder den. Denne typen filmautomatikk er pålitelig også i fuktige omgivelser.

Progressiv smøring

Maskinen er utstyrt med et progressivt smøresystem. Det vil si at hver gang en ball legges ned, presses olje og fett igjennom de progressive ventilene. Ventilene gir en fast mengde med fett og olje til lagrene og kjedene hver gang det smøres. Antall smøringer pr. ball kan velges fra 1-8 på kontrollboksen. Dette sikrer at maskinen alltid leverer ønsket mengde med fett og olje. Etter et fabrikkinnstilt antall baller, lyder en smørealarm for å minne operatøren om å fylle opp kjedeolje og bytte fettpatron.

Valser og lager

Valsene har 50mm smidde aksler laget av høykvalitets stål. Det er utviklet en ny type tetning i forbindelse med opplagringen av valsene. Sammen med smøresystemet, er lageret sikret mot fukt og urenheter. Valsene i pressekammeret er utstyrt med 8 tonns doble rullelager.

Splittet girkasse

Den venstre siden av girkassen driver rullene i kammeret, mens den høyre siden driver pickupen og kutteren. Dette systemet sørger for en direkte og kort overføringsvei, samt en optimal kraftfordeling.

Lagringsplass for film

Fem ruller med film kan lagres bak det midterste dekselet på begge sider av maskinen. I tillegg transporteres to ruller på forstrekkerne (totalt 12 ruller). Filmrullholderne kan vippes ned for å få lav inn og utlasting av filmruller.

Transportstilling

Pickupens støttehjul svinges enkelt fra arbeidsposisjon, til transportposisjon, ved å fjerne en låsebolt.

Standardutstyr

• Blokkeringsfri kutter med 23 kniver
• Lukket-åpent eller LS-styrt oljesystem
• Vidvinkel-aksel m/momentkobling
• Nettbinding
• Ekstra holder for nettrull
• Filmbruddsfølere
• Progressiv automatisk smøring av alle kjeder og lager
• 10 stk ekstra holdere for filmrull
• Støttehjul for pickup
• Hydrauliske bremser
• Hjul 650/ 50 R 22,5

https://youtu.be/eyOLgiwXiOk

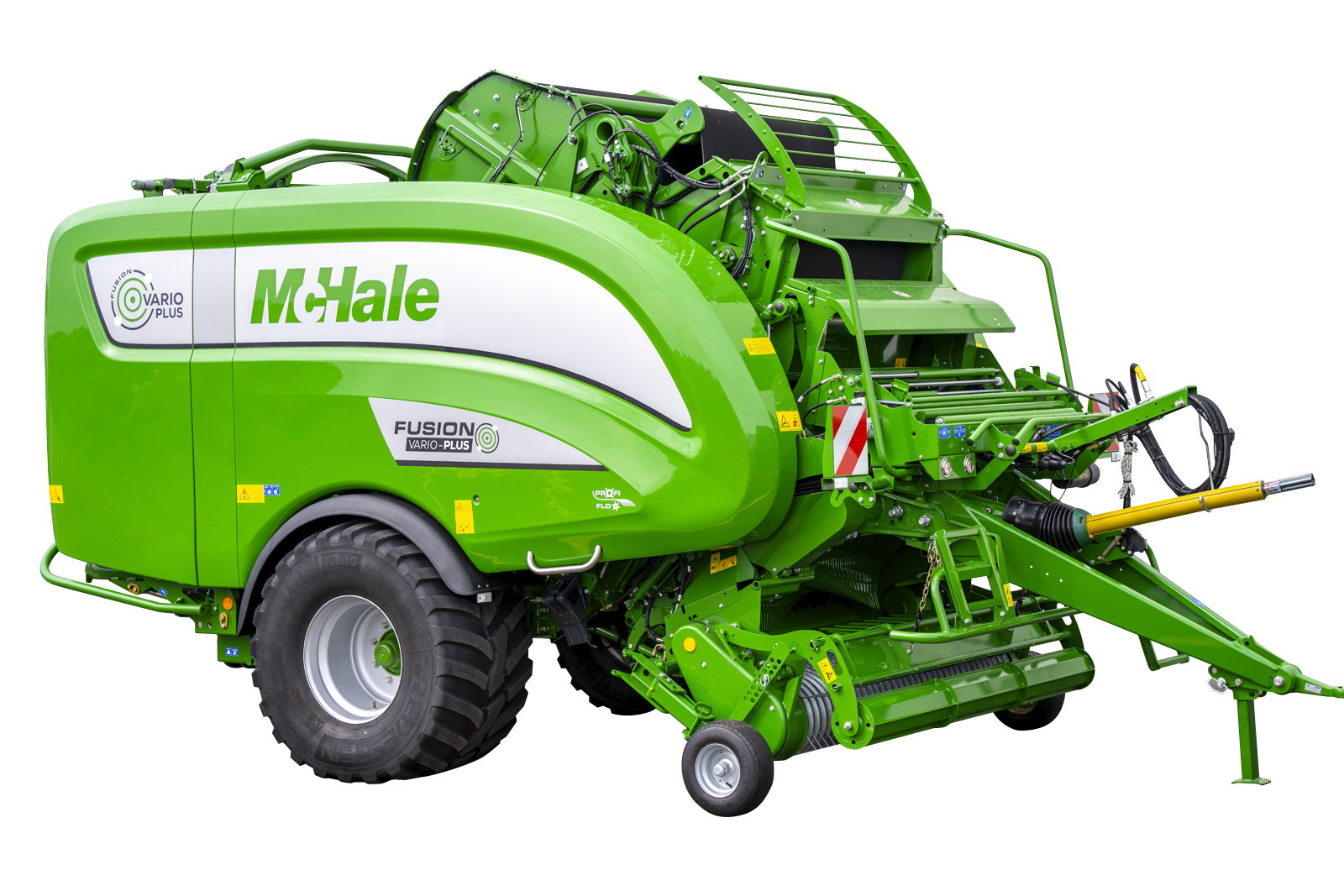

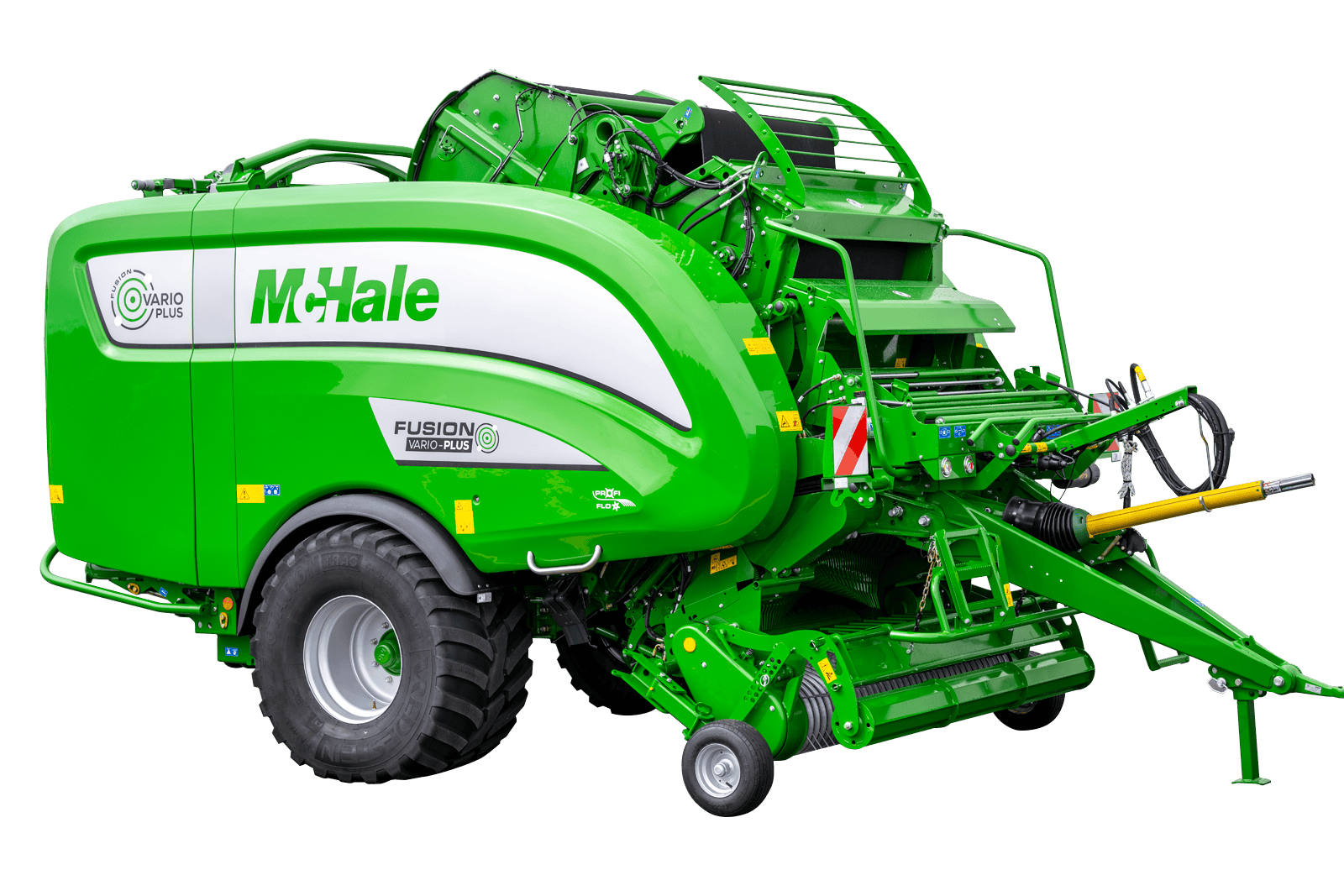

Mchale Fusion Vario

Kombipresse med variabelt kammer

McHale Fusion Vario er en fullintegrert variabel presse med pakker.

Med McHale Fusion Vario har man muligheten til å lage baller av høy, halm eller gress fra 0,6 meter og opp til 1,68 meter. McHale Fusion Vario kan også produsere innpakkede baller i fra størrelse 1,1 meter opp til 1,45 meter.

Høyeffektiv integrert enhet

• McHale sin produktlinje er verdenskjent for sin holdbarhet, driftsikkerhet, nyvinning og kvalitet.
• McHale Vario er ikke bare en pakker som er koblet bak ei presse. Den er spesielt utviklet som en høyeffektiv integrert enhet.
• McHale Vario er utviklet med tanke på dagens krav til entreprenører og bønder.
• McHale Fusion3 Plus kombinerer to tradisjonelle separate jobber, og integrerer de til en enkelt jobb, som kan utføres av en person og en maskin. Dette resulterer i reduserte driftskostnader.
• McHale Vario har nyskapende høyeffektive løsninger for dagens bønder og entreprenører.

McHale sine variable presser er utviklet for å kunne presse både tørt og vått materiale. Ved bruk av en variabel presse kan kostnadene vedrørende produksjon av rundball reduseres betydelig.

Fordeler ved bruk av variabel presse:

1. Man kan kjøre betydelig fortere, og allikevel få maksimal hardhet på ballen
2. Effektbehovet blir ikke større, selv om kammeret er nesten fullt
3. Ved å øke diameteren på ballen, reduseres bruken av nett og plast, samt at man får færre baller å håndtere
4. Da ballen blir komprimert fra begynnelse til slutt, blir forkvaliteten betydelig bedre
5. Større diameter på ballen, gjør at det blir betydelig mer for i hver ball. (se tabell)

iTouch Kontrollboks

McHale Fusion Vario er en helautomatisk variabel presse med pakker. iTouch kontrollboksen, gir operatøren klare signaler over maskinens funksjoner via den store berøringsskjermen. iTouch kontrollboksen, kombinert med en LS styrt hydraulikkventil, gjør Fusion Vario til en helautomatisk kombimaskin. iTouch boksen er utstyrt med et ryggekamera som standard. I automatisk modus vil kamerabildet vise forskjellige forutbestemte operasjoner på skjermen. For eksempel når ballen blir overført fra kammer til pakker eller blir tippet av.

Galvanisert pickup

Pickupens er utstyrt med fem rader med tinder, dette gjør at den plukker både langt og kort gress. Nøyaktig høydekontroll får du gjennom et fjærbalansert, hydraulisk løftesystem og justerbare støttehjul. Pickupen er utstyrt med to innmaterspindler som mater gresset mot kutteren.

Rotor og kniver

Rotoren er spiralformet, dette fører til en jevn innmating, jevn belastning, og en meget høy kapasitet. Knivene i kutteren er laget av herdet kvalitetstål, og kan kobles inn og ut fra kontrollboksen. Knivenes plassering og rotorens utforming gjør at kutte-enheten får optimal ytelse.

Blokkeringsfri kutter

Blokkeringsfri kutter med 25 kniver. Skulle en blokkering oppstå, vil lyden av momentkoblingen advare operatøren, slik at han kan senke knivseksjonen i kutteren. Dette gjøres fra kontrollboksen. Når blokkeringen er matet gjennom, kan operatøren heve knivseksjonen, og pressingen kan fortsette som normalt.

Patentert overføringssystem

Når ballen skal overføres fra pressa til pakkeren, senkes rullen på pakkeren som er nærmest pressekammeret. Dette reduserer høyden ballen må bevege seg for å komme til pakkeren. Kombinert med ei overføringsvugge, blir dette patenterte systemet meget effektivt og tidsbesparende.

Automatisk start av pakker

Med en gang kammeret er lukket, starter pakkingen automatisk, og pressingen kan fortsette. Den vertikale pakkeringen kan pakke fire lag med film på en 1,25 meter ball på 20 sekunder, eller seks lag film på ca 30 sekunder.

Forstrekkere

Forstrekkerene er konstruert for å holde et konstant og jevnt strekk på filmen. De består av to profilerte aluminiumsruller som er koblet sammen med ståltannhjul. Dette gir konstant forstrekk på 70 %.

Filmbruddsfølere

Maskinen er utstyrt med to filmbruddsfølere som overvåker filmen når den legges på ballen. Skulle en av rullene med film ryke eller gå tom, vil maskinen automatisk advare operatøren via kontrollboksen og veksle til en forstrekker. Når maskinen går med en forstrekker, roterer ballen saktere og legger til antall omdreininger på ringen, slik at ballen blir pakket inn med riktig antall lag. Skulle begge forstrekkerne gå tomme eller ryke, vil maskinen gi beskjed til operatøren at den er tom for film. Forstrekkerringen vil da stoppe i lasteposisjon for ny filmrull.

Brukervennlig filmrullbytte

Filmen byttes fra venstre side av maskinen. Etter at den første forstrekkeren er forsynt med ny film, kan operatøren trykke på en bryter. Forstrekkerringen vil da rotere en halv omdreining og stoppe automatisk i lasteposisjon for den andre forstrekkeren. Dette gjør det lett for operatøren å sette på den andre rullen med film.

Filmautomatikk

På den siste runden av pakkesyklusen, kommer filmautomatikkarmen ut, og står ute slik at filmen legges over armen. Armen samler filmen til et punkt, kutter og holder den. Denne typen filmautomatikk er pålitelig også i fuktige omgivelser.

Patentert tipprulle

McHale Fusion Vario kan pakke inn baller fra 1,1 meter opp til 1,45 meter. Den patenterte tipprullen justerer automatisk høyden i forhold til ballens størrelse for å sikre at plasten alltid går på midten av ballen. Dette sikrer alltid riktig overlapping.

Endeløse belter

Pressekammeret i Fusion Vario består av 3 kraftige endeløse belter. Beltene er forsterket med et syntetisk materiale og er ekstremt slitesterke. Fusion Vario kan presse baller fra 0,6m til 1,68m.

Balletipp / (sidetipp, ekstrautstyr)

Når Fusion Vario tipper av den ferdigpakkede ballen legges den bakerste rullen ned mot bakken og den ferdigpakkede ballen legges forsiktig ned på bakken. Med sidetippen montert dreies ballen 90 grader og blir plassert på høykant. Faren for skade blir dermed redusert.

Standard spesifikasjoner:

• 2 meters pickup med 5 rader med tinder
• Komprimeringsrull over pickup
• Kutter med 25 kniver og kraftig rotor
• Fallbund antiblokkeringssystem
• Variablet kammer med dobbelt drift
• 3 endeløse belter
• Fyllingsindikator
• Patentert balleoverføring med høy effektivitet
• Høyhastighet vertikal pakking
• iTouch kontrollsystem
• Innebygget kamera
• Helautomatisk

iTouch kontrollsystem:

• Stort Display
• Berøringsskjerm
• Innebygget kamerateknologi

https://youtu.be/47BTJuoxVx0
